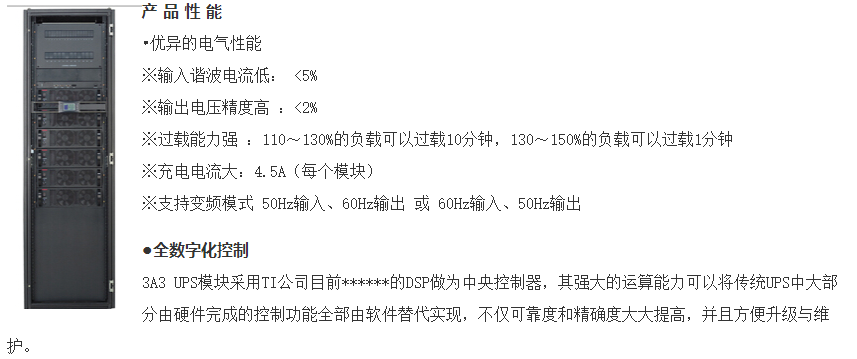

山特3A3 UPS是新型的三進三出UPS，采用全數化控制技術，集中了當今電力電子和自動控制領域******的技術成果，是UPS行業技術革命的一塊里程碑。3A3 UPS的誕生給用電設備的供電方案帶來了新的理念，使得用電設備的可用性得到突破性的提高。3A3 UPS采用抽屜式、高智能模塊化設計，具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間。3A3 UPS采用無線并聯技術，降低了單點故障的概率，可靠性的設計臻于完美。3A3 UPS采用人性化的簡易操作設計以及完備的遠程監控功能，使用者可以簡單明了地操作、管理UPS。3A3 UPS具備優異的電氣性能，能為各種負載提供安全有效的電源保障。
?智能充電方式
3A3 UPS采用了先進的兩段式三階段充電方法，第一階段大電流恒流充電，快速回充約90％的電量；第二階段脈動充電，可以均化電池特性并將電池完全充飽；第三階段恒壓維持，保證電量不損失。這樣可以很好的兼顧快速充電與延長電池使用壽命的目標，為用戶節省電池開銷。
?業界高的功率密度
3A3 UPS一個UPS模塊體積為440×700×131mm（3U），一個標準2米高的UPS機柜多可以安裝8個UPS模塊，總容量達到120KVA，而且配電盤也含在其中，再配上與UPS機柜一般大小的電池柜，便可組成完整的UPS供電系統。由于UPS機柜和電池柜都采用標準機柜，與大多數機房的負載設備機柜一致，因此可以與負載并排放置而無需專用的UPS配電房，不僅美觀而且能為客戶大限度地節省安裝空間。
?N＋X無線并聯冗余
采用先進的無線并聯控制技術，相比于有線并聯減少了單點故障點（穩態工作時即使并聯通信線故障也能正常工作），更提高了可靠度。
?并機共用電池
3A3 UPS采用了雙電池輸入結構和先進的控制策略，并機系統完全共用同一組電池，大大節省了電池的開銷。
?靈活的系統配置
3A3 UPS采用模塊化設計及易插拔功能，由UPS模塊、通訊模塊、配電盤以及部分選裝件再加上機柜組成。UPS模塊及通訊模塊可在線更換而不影響其它部分的正常工作，新加入的模塊不需要任何校準動作就可以加入系統，擴容和維護都非常方便。用戶可以根據需要選擇不同的模塊數構造15KVA至120KVA之間某一個容量合適的UPS系統，配置非常靈活。對于將來的設備擴容，只需再插入幾個UPS模塊，就可以輕松完成。如果用戶首次裝機時將開關與電力線留下裕量，以后當負載量的增加時只要再購買UPS模塊就可以將UPS的容量擴充，完全避免了傳統UPS首次設備投資過大的缺點，真正做到了“邊成長邊投資”，為用戶節省了寶貴的資金。
? 優化的供電系統拓撲
3A3 UPS融合集中式與分散式供電拓撲的優點，從設計上引入了區域供電的理念。如果在一個大的數據機房內分開幾個區域，每個區域配置一套或兩套（冗余備份）3A3 UPS供電系統，直接放置于該區域負載旁邊，通過機柜上的配電盤進行供電。這樣，每個區域內是集中供電、集中管理，而區域間是獨立開的分散供電，布線也是獨立的。3A3 UPS這種供電方式具備分散式的“配置靈活、允許逐步投資，不容易產生大面積癱瘓”的優點，也具備集中式的“易于管理”的優點。
?人性化的操作介面及完善的電源管理軟件
并機系統采用大屏幕中文LCD作為操作介面，操作和信息讀取一目了然。搭配新版的監控軟件WINPOWER2003，電源管理變得更加容易。如果選配WEBPOWER、SNMP卡，更能實現遠程監控。
?極高的系統可用性
如果UPS在冗余兩個UPS模組以上，UPS的可用性可達99.999%以上，MTBF（平均無故障時間）長達1500萬小時以上。
?少的停機檢修時間
如果故障的UPS模塊數少于等于冗余的UPS模塊數，可以在不影響其它模塊工作的情況下在線更換故障的UPS模塊，這種情況下停機檢修時間為零；如果故障的UPS模塊數大于冗余的UPS模塊數，由于是采用更換UPS模塊的方式進行維護，所以停機檢修時間不會超過5分鐘。
3A3 UPS 技 術 參 數
容 量 15~120KVA
輸 入 接 線 3Φ4W + G（三相四線 + 接地）
電 壓 （204~520）VAC （三相/線電壓）
頻 率 40~70Hz
功率因數 ≥0.99
旁路電壓范圍 380×（1±15%）VAC
輸 出 接 線 3Φ4W + G
電 壓 380×（1±2％）VAC
功率因數 0.8
頻 率 與輸入同步（市電模式），當市電頻率超出±8%時，輸出頻率50×(1±0.5%)Hz
50(1±0.5%)Hz（電池模式 ）
過載容量 110%＜負載≤130% 10分鐘后跳旁路；
130%＜負載≤150% 1分鐘后跳旁路；
150%＜負載 0.5秒后跳旁路
外接電池標稱電壓 ± 240VDC（每組40顆 電池串聯，中間引出一根中線）
模塊功率/塊 15KVA
輸出功率 15KVA × 模塊數
可否接發電機 是
通訊界面 RS232、RS485、Intelligent Slot （智能卡插槽）
噪 聲 <62dB
工作環境 環境溫度 0℃~40℃
環境濕度 20%~90%
儲藏溫度 -25℃~55℃
重 量
（凈重）Kg 3A3 UPS模塊 35
3A3 UPS機柜 250
外觀尺寸（W×D×H）
(mm×mm×mm) 3A3 UPS模塊 440×700×131
3A3 UPS機柜 600×1000×2000
>>>符合國際EMC安全規定
EMS
IEC61000-4-2(ESD): 抗靜電能力
IEC61000-4-3(RS): 抗輻射干擾能力
IEC61000-4-4(EFT): 抗電源脈沖干擾能力
IEC61000-4-5(Surge): 防雷擊/突波能力
EMI
IEC62040-2:對UPS的EMC 輸出的要求（>25A）
