離網型太陽能發電系統由太陽能電池組、太陽能控制器、蓄電池(組)組成。如輸出電源為交流220V或110V,還需要配置逆變器。
發電系統組成主要由太陽能電池組件、控制器、蓄電池組成,若要為交流負載供電,還需要配置交流逆變器。

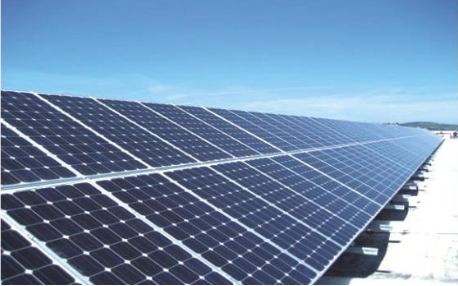

一、太陽能板

太陽能電池板是太陽能發電系統中的核心部分,太陽能電池板的作用是將太陽的光能轉化為電能后,輸出直流電存入蓄電池中。太陽能電池板是太陽能發電系統中最重要的部件之一,其轉換率和使用壽命是決定太陽電池是否具有使用價值的重要因素。 組件設計:按國際電工委員會IEC:1215:1993標準要求進行設計,采用36片或72片多晶硅太陽能電池進行串聯以形成12V和24V各種類型的組件。該組件可用于各種戶用光伏系統、獨立光伏電站和并網光伏電站等。

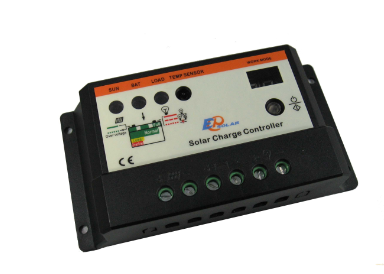

二、太陽能控制器

太陽能控制器是由專用處理器CPU、電子元器件、顯示器、開關功率管等組成。
主要特點:
1、使用了單片機和專用軟件,實現了智能控制;
2、利用蓄電池放電率特性修正的準確放電控制。放電終了電壓是由放電率曲線修正的控制點,消除了單純的電壓控制過放的不準確性,符合蓄電池固有的特性,即不同的放電率具有不同的終了電壓。
3、具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制;以上保護均不損壞任何部件,不燒保險;
4、采用了串聯式PWM充電主電路,使充電回路的電壓損失較使用二極管的充電電路降低近一半,充電效率較非PWM高3%-6%,增加了用電時間;過放恢復的提升充電,正常的直充,浮充自動控制方式使系統由更長的使用壽命;同時具有高精度溫度補償;
5、直觀的LED發光管指示當前蓄電池狀態,讓用戶了解使用狀況;
6、所有控制全部采用工業級芯片(僅對帶I工業級控制器),能在寒冷、高溫、潮濕環境運行自如。同時使用了晶振定時控制,定時控制準確。
7、取消了電位器調整控制設定點,而利用了E方存儲器記錄各工作控制點,使設置數字化,消除了因電位器震動偏位、溫漂等使控制點出現誤差降低準確性、可靠性的因素;
8、使用了數字LED顯示及設置,一鍵式操作即可完成所有設置,使用極其方便直觀的作用是控制整個系統的工作狀態,并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方,合格的控制器還應具備溫度補償?shù)墓δ?。其他附加功能如光控開關、時控開關都應當是控制器的可選項;

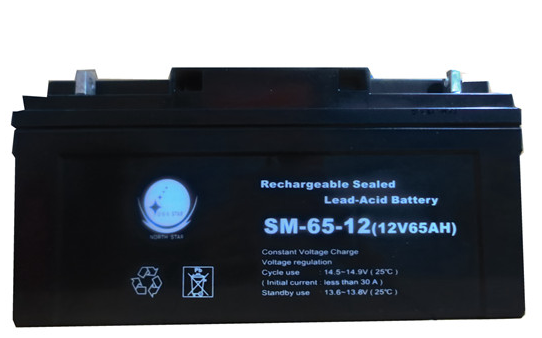

三、蓄電池

蓄電池的作用是在有光照時將太陽能電池板所發出的電能儲存起來,到需要的時候再釋放出來。太陽能蓄電池是‘蓄電池’在太陽能光伏發電中的應用,采用的有鉛酸免維護蓄電池、普通鉛酸蓄電池,膠體蓄電池和堿性鎳鎘蓄電池四種。 國內被廣泛使用的太陽能蓄電池主要是:鉛酸免維護蓄電池和膠體蓄電池,這兩類蓄電池,因為其固有的“免”維護特性及對環境較少污染的特點,很適合用于性能可靠的太陽能電源系統,特別是無人值守的工作站。

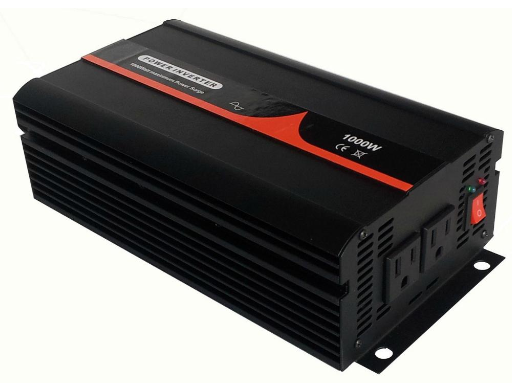

四、逆變器

太陽能的直接輸出一般都是12VDC、24VDC、48VDC。為能向220VAC的電器提供電能,需要將太陽能發電系統所發出的直流電能轉換成交流電能,因此需要使用DC-AC逆變器。
離網發電系統
應用范圍 用 途
邊遠無電地區居民生活用電 照明、電視、洗衣機等生活用電
光伏水泵 無電地區的深水井飲用、灌溉
交通燈領域 航標燈、交通/鐵路信號燈、交通警示/標志燈、路燈
與汽車配套 太陽能汽車/電動車、電池充電設備、汽車空調、換氣扇、冰箱等
航天儀器 衛星、航天器、空間太陽能電站等
通訊/通信領域 太陽能無人值守微波中繼站、光纜維護站、廣播/通訊/尋呼電源系統
石油、海洋、氣象領域 石油管道和水庫閘門陰極保護太陽能電源系統、石油鉆井平臺生
活及應急電源、海洋檢測設備、氣象/水文觀測設備等
其他 便攜式電器、海水淡化設備供電等
太陽能離網發電站
是一種由光伏組件通過控制設備給蓄電池蓄能,從而向負載定時提供交直流電源。
2013年12月11日,青海玉樹州曲麻萊縣7.203兆瓦分布式離網光伏電站建成并試運行。發電站總投資2.3625億元,光伏總裝機容量為7.203兆瓦,儲能總容量為每小時25.7兆瓦。
